机械臂式超声波清洗机的结构及操作规程
来源: 日期:2017-12-28 10:42:48 浏览次数:21

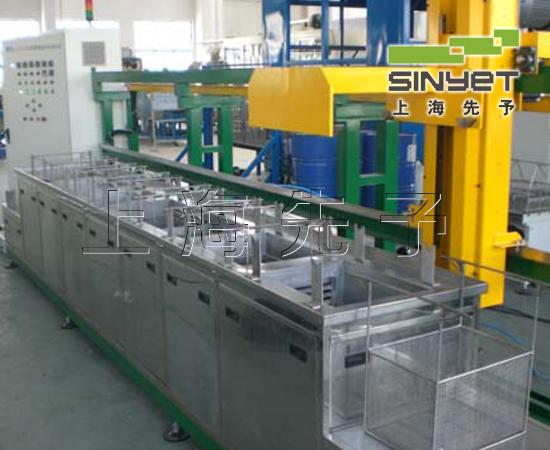

机械臂式超声波清洗机的结构及操作规程


机械臂式超声波清洗机结构:


1、机架:全不锈钢制作的支撑架结构,焊接在设备底盘上,以保证机械强度及机械臂的稳定性。顶部安装有水平横移导轨;


2、横移传动系统:采用气缸配合直线导轨传动。PLC程序控制动作。保证横移动作的相对精度和稳定性;


3、提升抛动机构:采用伺服电机配合磙珠丝杆传动,硬化芯轴配直线导轨制作的支撑结构, PLC程序控动作。保证升降动作的平稳可靠;


4、不锈钢吊臂:设有不锈钢吊臂,主吊臂采用螺栓固定在机械臂安装座上,全不锈钢结构设计;


5、电气控制装置:采用可编程序控制器控制机械臂动作;近接开关提供信号给PLC程序控制器作为机械臂定位的控制。


机械臂式超声波清洗机操作规程:


1、接通电源,三相电源指示灯亮,确认下料输送带无工件后,将运行模式按钮切换至手动模式,在触摸屏上直接按压复位键(3秒)至复位模式,设备自动运行至原点位置。


2、将运行模式按钮切换至自动模式,在触摸屏上直接点击自动按钮,再按启动,设备进入自动运行状态。


3、自动运行模式中,横移杆把洗篮放到下料托架上,下料气缸把洗篮降到输送料链条上,内检测开关检测到洗篮,输送链条启动,把洗篮送到外端,外检测点检测后链条停止,蜂鸣器提醒取走外端的洗篮,为下一次出料做好准备。
