浅谈非标灌装机在饮料生产加工中的的应用
来源: 日期:2016/11/6 9:28:15 浏览次数:34

浅谈非标灌装机在饮料生产加工中的的应用


饮料加工生产的重要环节—罐装环节,今天就由上海先予工业自动化设备有限公司和大家浅谈一下,从对物料的包装角度可分为液体灌装机、膏体灌装机、粉剂灌装机、颗粒灌装机等;从生产的自动化程度来讲分为半自动灌装机和全自动灌装生产线;从灌装物料含气与否可分为等压灌装机、常压灌装机和负压灌装机。


1、等压灌装机

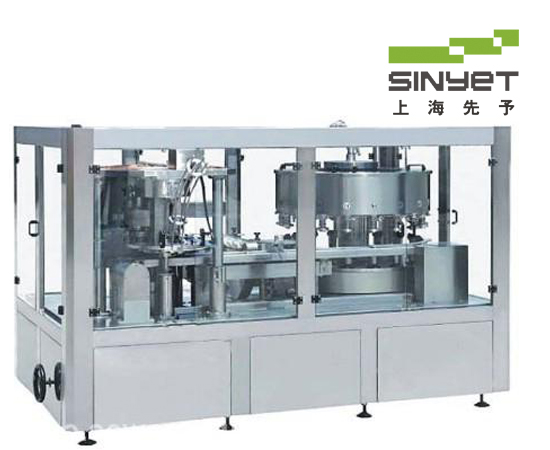

  等压灌装机一般是在贮料箱中保持一定的灌装压力,当待灌容器进入灌装机后,先对容器充气,气体可以是压缩空气,也可以用二氧化碳气,以二氧化碳气为好。当容器内压力和贮料箱压力一致时,即随料液的自重通过开启的灌装阀灌装。在灌装过程中,容器内的气体要顺利地导出,回到贮料箱内或气室内。在汽水、小香槟及啤酒的灌装中,大多是采用等压灌装,其过程如下:


  (1)初始位置。瓶子还未接触灌装阀,所有的气体和液体通道都处于关闭状态。


  (2)充气压力。瓶子和灌装阀罩一起上升到预定位置,这时回转拨叉将充气阀打开,压力气体从环形贮料缸通过充气通道进入瓶子。


  (3)注液回气。当瓶内压力达到贮料缸的压力时,液阀自动打开,料液须由分流伞沿瓶壁流下,同时,在瓶内被置换的压力气体通过回气管返回注液缸,当瓶内液面达到回气管的下端口时,注液结束。


  (4)阀门关闭。回转拨叉将压力气体阀和液阀关闭。


  (5)充气。顶部充二氧化碳阀打开,二氧化碳或其它惰性气体从环形槽充入瓶中,将瓶颈处空气赶走。


  (6)压力释放。压力释放阀打开,瓶中的压力经过在压力释放通道中的针阀,逸出至环形槽。


2、常压灌装机


  很多饮料,如果汁、乳性饮料,以及汽水二次灌装中的糖浆,它们本身不含二氧化碳,一般采用常压灌装机。


  常压灌装机主要由灌装系统、进出瓶机构、升降瓶罐机构、工作台、传动系统等组成,用于灌装不含气的液体,这类灌装机一般为回转式。


  在传动系统作用下,转轴带动转盘和定量杯一同回转,液料从贮料筒经管道靠自重流入定量杯内。在凸轮作用下瓶托带动瓶子上升。当瓶口顶着压盖盘上升时弹簧压缩,此时滑阀就在活动量杯的内孔向上滑动。随着转轴回转,已定良好的量杯已转离进料管下方,进入灌装位置。当滑阀上升使进液孔打开时液料便流入瓶内,瓶内气体从压盖盘下表面的四条小槽排出,完成一个瓶子的灌装任务。随着转盘转动,定量杯逐次进入正下方完成定量工作,当转离定量位置,进入灌装位置时又开始灌瓶,如此反复连续不断地工作。


3、负压灌装机


  它常称为真空式灌装机。这种灌装方法是使贮料箱内处于常压,在灌装时,只对瓶内抽气使之形成真空,到一定真空度时,液体靠注液箱与容器间的压差作用流入瓶中,完成灌装。它主要用于不含气的液体灌装,如果汁类。由于在真空下灌装,所以当瓶罐破漏时就停止灌装,可减少损失。但在真空下,对某些带有芳香的液体,要损失一些香味的压灌装法对于瓶子规格要求较严,因为它的定量由灌装嘴深入瓶子的深度来确定,瓶的容积直接影响定量准确度。但因调整容易,仍被广泛应用。


上海先予工业自动化设备有限公司是一家集非标制定、研发、生产、销售、工程服务为一体的工业装备制造企业。公司以自主核心技术和系统集成优势为依托,针对企业用户在生产过程控制中的各种复杂控制要求,采用DCS和PLC等控制系统为企业量身定制,技术先进、可靠性高、经济实用的电气和自动化控制,生产,输送,包装、清洗系统,提供完整的非标制定自动化生产解决方案,从而有效为企业降低劳动力成本、提高品质、提升效率。
